لیست قیمت سنسور دما PT 100
تمامی قیمتها به تومان است
| محصول | نوع چینی | نوع تایوانی | متریال آلمانی مونتاژ دنیای حرارت | فابریک |
|---|---|---|---|---|

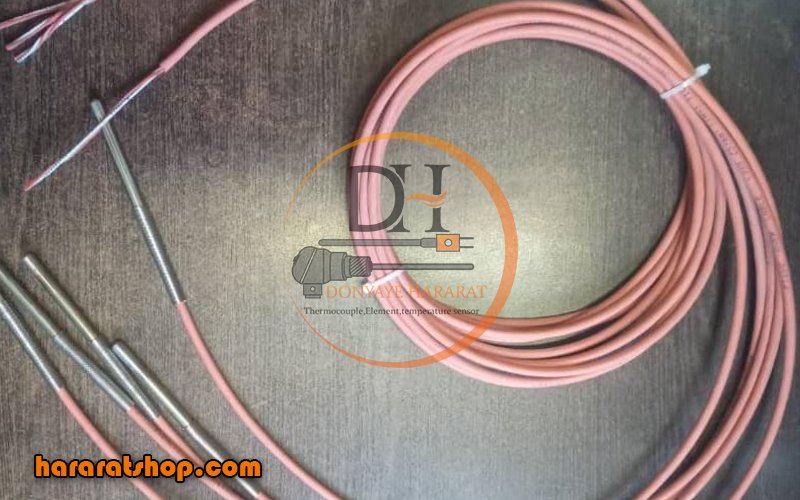

| سنسور pt100 سیمی 2 متری پراب قطر 5 میلی طول 5 سانتی | 210,000 | 250,000 | 430,000 | 800,000 – 950,000 |
| سنسور pt100 سیمی 2 متری پراب قطر 6 میلی طول 10 سانت | 230,000 | 280,000 | 430,000 | 750,000 – 900,000 |
| سنسور pt100 سیمی 2 متری سری پیچ 6 | 260,000 | 310,000 | 460,000 | 800,000 – 950,000 |
| سنسور pt100 سیمی 2 متری سری پیچ 8 پراب 5 تا 30 سانت | 300,000 | 370,000 | 500,000 | 800,000 – 950,000 |
| سنسور pt100 سیمی 2 متری قطعه اسکوتی | 280,000 | 350,000 | 470,000 | 700,000 – 850,000 |
| سنسور pt100 سیمی 2 متری قطعه 3 تیکه | 280,000 | 350,000 | 470,000 | 700,000 – 800,000 |
| سنسور pt100 سیمی 2 متری قطعه چاکدار 10/5 و 12/5 | 290,000 | 360,000 | 500,000 | 700,000 – 850,000 |
| سنسور pt100 هدمونت (کلگی دار) 5 تا 30 سانتی تا دمای 400 درجه | 410,0000 | 520,000 | 630,000 | 950,000 – 1,050,000 |
| سنسور pt100 هدمونت (کلگی دار) 5 تا 30 سانتی تا دمای 600 درجه | 510,000 | 620,000 | 810,000 | 1,100,000 – 1,400,000 |
دیتاشیت – کاتالوگ سنسور دما PT 100
خرید سنسور پی تی 100
انواع هد - کلگی سنسور pt100 موجود در دنیای حرارت
راهنمای کامل انتخاب و خرید سنسور دما PT 100
روشهای مختلفی برای سنجش دما وجود دارد که بر مبنای آنها دستگاههای مختلفی برای اندازهگیری میزان دمای یک محیط یا یک ماده، ساخته شده است. یکی از نمونههای کاربردی این دستگاههای گوناگون، انواع سنسور دما صنعتی pt100 هستند که با نام دیگر سنسورهای RTD نیز شناخته میشوند. تا چه این با این دسته از ابزارهای سنجش دما آشنا هستید؟ با ما تا اواخر این مطلب همراه باشید تا این حسگرها را معرفی کنیم، سپس به شرح نحوه کارکرد این دسته از حسگرها، نکات مهم در مورد سنسورهای دما pt100 و انواعشان میپردازیم.
| موضوع | توضیح |
|---|---|
| تعریف سنسور PT100 | نوعی حسگر دمایی از دسته RTD که بر اساس مقاومت کار میکند و معمولا از پلاتین ساخته میشود. |
| عملکرد | با عبور جریان الکتریکی از سیم فلزی، میزان مقاومت آن اندازهگیری شده و سپس دما محاسبه میشود. |
| کاربرد | در صنایع مختلف برای اندازهگیری دما در بازه دمایی -250 تا 800 درجه سانتیگراد. |
| ساختار | معمولاً شامل 2، 3 یا 4 سیم است. دقت اندازهگیری در سنسورهای 3 و 4 سیمه بیشتر است. |
| مزایا | دقت بالا، محدوده دمایی وسیع، مقاوم در برابر آلودگی، تکرارپذیری مناسب، نیاز به جبران اتصال سرد ندارد. |
| معایب | دقت تحت تأثیر گرمای خود، عدم کارایی در دماهای بالای 850 درجه سانتیگراد، قیمت بالا. |
| انواع سیم | سیمهای PT100 شامل PVC، سیلیکونی، تفلونی، شیلدار، نقرهاندود، فلکسیبل و فیلمی. |
| تفاوت سنسور 2، 3 و 4 سیمه | سنسورهای 2 سیمه کمترین دقت را دارند. سنسورهای 3 و 4 سیمه دقت بیشتری دارند و برای اندازهگیری دقیق تر استفاده میشوند. |
| مقایسه با ترموکوپلها | سنسور PT100 دقت بالاتری دارد و برای دماهای پایینتر مناسب است، در حالی که ترموکوپلها برای دماهای بالاتر مناسب هستند. |
| قیمت | سنسورهای PT100 به دلیل دقت بالا و ساختار پیچیدهتر گرانتر از ترموکوپلها هستند. |
سنسور دما pt100 چیست و چه کاربردی دارد؟
برای اندازه گیری دما، از حسگرهای مختلفی استفاده میشود که ترموکوپل صنعتی و سنسورهای RTD از جمله پرکاربردترین وسایل سنجش دما محسوب میشوند. سنسورهای دمای pt100، در واقع دستهای از حسگرهای RTD هستند که به روش تماسی عمل میکنند. نام سنسور RTD سرواژه برگرفته از عبارت Resistance Temperature Detector در معنای ردیاب دمای مقاومتی یا دماسنجی است که برپایه مقاومت کار میکند.
سنسور pt100 به نوعی از حسگرهای RTD اطلاق میشود که در تولید آنها از پلاتینیوم استفاده میشود. به طور کلی یک حسگر RTD بر مبنای مقاومت فلزات کار میکند؛ به این معنا که مقدار مقاومت یک نوع فلز خاص را سنجیده و سپس با رابطهای منطقی، میتوان از مقدار مقاومت به دست آمده به دمای آن رسید.
در سنسور دما pt100 معمولا از پلاتین استفاده میشود، اما به طور کلی از فلزات رسانای خالصی مثل مس، آلومینیوم و نیکل نیز ممکن است در ساخت یک حسگر دمایی RTD استفاده شود. در این حسگرها سیستم سنجش دما برپایه مقاومت الکتریکی فلزات گفته شده است که در هر دما می توانند میزان مقاومت متفاوتی را نشان دهند.
بهتر از این تعریف تخصصی در مورد سنسور pt100 را از وبسایت مرجع peaksensors مطالعه کنید:
سنسورهای دما PT 100 رایج ترین نوع دماسنج مقاومتی پلاتین هستند. اغلب دماسنج های مقاومتی معمولاً سنسورهای Pt100 نامیده می شوند، حتی اگر در واقعیت ممکن است از نوع RTD Pt100 نباشند. Pt اشاره به این دارد که سنسور از پلاتین (Pt) ساخته شده است. 100 به این اشاره دارد که در دمای 0 درجه سانتیگراد، سنسور دارای مقاومت 100 اهم (Ω) است.
PT 100 temperature sensors are the most common type of platinum resistance thermometer. Often resistance thermometers are generally called Pt100 sensors, even though in reality they may not be the RTD Pt100 type. Pt refers to that the sensor is made from Platinum (Pt). 100 refers to that at 0°C the sensor has a resistance of 100 ohms (Ω)
در اسم این سنسور، pt اشاره به این دارد که از پلاتین ساخته شده و عدد 100 هم به این مساله برمیگردد که این حسگرها در دمای 0 درجهی سلسیوس، مقاومتی برابر با 100 اُهم دارند. از این سنسورهای دمایی در بخشهای مختلف صنعت به وفور استفاده میشود. سنسورهای pt100 میتوانند بازه دمایی گستردهای را که میتواند اکثر اوقات بین 250- تا 800 درجه سلسیوس است، اندازه بگیرند. به خصوص در بازه دمایی پایینتر از 600 درجه سانتیگراد، حسگرهای سنجش دمای pt100 و به طور کلی سنسورهای RTD کاربرد بسیار دارند.
اگر بخواهیم کاربرد حسگرهای دمایی رایجتر را با هم بررسی کنیم، ممکن است معیارهای زیادی برای انتخاب از بین آنها مطرح شد. اما به طور کلی ترموکوپلها برای اندازهگیری دماهای بالاتر و سنسور دما pt100 برای سنجش دماهای پایینتر اما با دقت بیشتر، ترجیح داده میشوند. اگرچه در دسترس بودن، قیمت آنها و شرایط دیگر هم میتواند در کاربردشان دخیل باشد.
تفاوت سنسورهای دمای 2 سیم، 3 سیم و 4 سیم
| ویژگی | سنسور 2 سیمی | سنسور 3 سیمی | سنسور 4 سیمی |
|---|---|---|---|
| ساختار | 2 سیم انتقال مسی | 3 سیم انتقال با پل وتستون | 4 سیم انتقال با دو پل وتستون |
| دقت اندازهگیری | پایینترین دقت | دقت بیشتر نسبت به 2 سیم | بالاترین دقت |
| مقاومت سیمها | مقاومت سیم مسی به مقاومت اصلی اضافه میشود | مقاومت سیمهای مسی جداگانه محاسبه میشود | مقاومت سیمهای مسی جداگانه محاسبه میشود |
| پیچیدگی طراحی | ساده | پیچیدهتر از 2 سیم | پیچیدهترین |
| قیمت | ارزانتر | گرانتر از 2 سیم | گرانترین |
| کاربرد | مناسب برای کاربردهای کمدقت | کاربرد عمومی با دقت متوسط | مناسب برای آزمایشگاهها و کاربردهای دقیق |
| معایب | خطای ناشی از مقاومت سیم مسی | نیاز به همسان بودن مقاومت سیمها | هزینه بالا، پیچیدگی بیشتر |
| مزایا | ارزان و ساده | دقت بالاتر نسبت به 2 سیم | بالاترین دقت و کمترین خطا |
برای مشخص کردن بهتر تفاوتی که بین این حسگرهای سنجش دمای RTD وجود دارد، به شرح دادن بیشتر نیاز داریم. بین این حسگرها از نظر تعداد سیم که در ساختارشان به کار رفته نیز تفاوتهایی وجود دارد. این تعداد میتواند 2، 3 یا 4 باشد که ثابت شده هرچه از تعداد سیمهای بیشتری در آن حسگر استفاده شود، برای اندازه گیری دما دقیقتر خواهد بود. نه تنها دقت بیشتر، بلکه این سنسورها طبیعتا قیمت بالاتری نیز خواهند داشت.
در ساختار سنسور دما pt100 سیمهای انتقال بیشتر اوقات از جنس مس انتخاب میشوند. میزان مقاومت فلز مس با پلاتین متفاوت است و این تفاوت، میتواند در مقاومت اندازه گیری شده خطا ایجاد کرده در نهایت دمای نهایی که به دست میآید دقیق نخواهد بود.
این مشکل در سنسورهایی که دارای 2 عدد سیم انتقال هستند، اجتناب ناپذیر است. چراکه مقاومت خود آن سیمهای مسی به مقاومت اصلی حسگر افزوده شده و باعث بالاتر رفتن مقاومت کلی و در ادامه بیشتر بودن دمای اندازه گیری شده از دمای واقعی خواهد شد. در سنسورهای RTD دو سیمه، ساز و کاری برای محاسبه و در نظر گرفتن مقدار مقاومت سیمهای مسی وجود ندارد. به همین دلیل این دسته پایینترین دقت را در بین مدلهای مختلف حسگر RTD دارد.
اما در مورد انواعی از سنسور دما pt100 که سه سیم انتقال وجود دارد، یک پل وتستون در ساختارشان وجود دارد. پل وتستون حالتی در آرایش مدار الکتریکی است که برای تعیین مقاومتی که نامعلوم است، به کار میرود. بنابراین در حسگرهای سه سیمه استفاده از این ساختار مقاومت نامشخص سیم مسی را تعیین میکند.
در نتیجه میتوان آن را از مقاومت کلی اندازه گیری شده حذف کرد تا مقاومت واقعی سیم پلاتینی به دست آید. اگر هر 3 عدد سیم در این ساختار ویژگیهای یکسان و در نتیجه مقاومت برابری داشته باشند، این کار موثر است و باعث بالا رفتن دقت سنسور pt100 خواهد شد. حسگرهای سه سیمه pt100 متداولترین نوع اتصال و حسگر مورد استفاده هستند.
مدلهایی از سنسور دما pt100 نیز وجود دارند که در ساخت آنها از 4 سیم اتصال استفاده شده است. در مورد این دسته حسگرهای دمایی میتوان گفت که دو پل وتستون مقاوم هر 2 سیم مسی را به طور مجزا اندازه میگیرند.
همین امر باعث میشود الزامی به یکسان بودن خواص سیمهای مسی وجود نداشته باشد. مشخصات فیزیکی این سیمها هرگونه که باشد، جداگانه بدست آمده و در نظر گرفته میشود. بنابراین بالاترین دقت ممکن را در سنجش مقاومت و به دنبال آن سنجش دما نشان خواهند داد. البته قیمت این دسته از حسگرهای سنجش دما نیز بالاست و کاربردشان بیشتر در مواردی است که صرفه اقتصادی اولویت نباشد؛ مانند بررسیهای آزمایشگاهی که در آن بالاترین دقت و امکان تکرارپذیری مورد نیاز است.
تفاوت قیمت سنسور pt100 سه سیمه و دو سیمه
سنسورهای PT100 دو سیمه و سه سیمه به دلیل تفاوت در ساختار و دقت اندازهگیری، در بازار با قیمتهای متفاوتی عرضه میشوند. سنسورهای سه سیمه به دلیل طراحی پیشرفتهتر، امکان کاهش خطای ناشی از مقاومت سیمها را فراهم میکنند و به همین دلیل دقت اندازهگیری بیشتری دارند. این ویژگی در کاربردهایی که نیاز به اندازهگیری دقیق دما دارند، اهمیت بیشتری پیدا میکند. به همین علت، سنسورهای سه سیمه به طور کلی گرانتر از نوع دو سیمه هستند. این تفاوت قیمت میتواند ناشی از پیچیدگی در تولید و کیفیت بهتر سیگنال خروجی باشد. با توجه به نیاز کاربردی، انتخاب نوع مناسب میتواند تأثیر مستقیمی بر هزینهها و عملکرد سیستم داشته باشد.
نحوه کارکرد حسگر دمای پی تی 100
حالا که با چیستی حسگرهای Pt100 آشنا شدیم، باید به این سوال پاسخ دهیم که این نوع سنسور دما اصولا چطور کار میکند؟ در ادامه نحوه کار حسگرهای دمای RTD را توضیح میدهیم. شیوه کار مخصوص سنسورهای دما RTD بر مبنای قوانین فیزیکی مشخصی است که با فلزات و میزان مقاومت آنها در برابر عبور جریان الکتریسیته سر و کار دارد. این مساله واضح که با بالا رفتن دمای یک هادی یا فلز رسانا، میزان مقاومت الکتریسیته نیز بالاتر خواهد رفت، اساس کار یک سنسور دما pt100 را تشکیل میدهد.
ساختار سنسور pt100
در این مدل از سنسورهای سنجش دما، یک جریان الکتریکی کوچک، از یک سیم فلزی رسانا که جنس آن از ابتدا مشخص است، عبور داده میشود. سپس، با کمک دستگاهی میزان مقاومت سیم مورد نظر در برابر آن جریان الکتریسیتهی عبور داده شده، اندازه گرفته میشود. در ادامه، بر اساس مشخصات فلزی که در تولید سیم گفته شده به کار رفته و رفتار مقاومتی آن که قبلا محاسبه شده، دمای آن تعیین میشود.
همان طور که گفتیم، در تولید سنسور RTD معمولا از یک فلز هادی مثل پلاتین، مس، نیکل یا آلومینیوم با درجه خلوص بالا استفاده میشود. بالا بودن میزان خلوص این فلزات از این جهت حائز اهمیت است که بتوان مقاومت آن را مطابق اندازه گیریهای از قبل انجام شده، در شرایط دیگر نیز لحاظ کرده و مد نظر قرار داد. به بیان دیگر وقتی در تولید یک یک سنسور دما pt100 از پلاتین خالص استفاده شود، میتوان در مورد آن سنسور رفتارهای مقاومتی سنسور بر حسب دما را به خوبی و با درصد خطای کمتر پیش بینی کرد. بنابراین خلوص در این مورد بسیار مهم و تعیین کننده دقت اندازه گیری درجه حرارت است.
این سنسورهای RTD در انواع مختلفی تولید میشوند که در مشخصاتی مانند نوع فلز مورد استفاده در ساختشان، با هم دیگر تفاوتهایی دارند. اما در مجموع مبنای کار آنها مشابه و برپایه رابطه مقاومت فلز هادی با دمای آن است. سیم فلزی که در ساخت این سنسورها مورد استفاده قرار میگیرد، معمولا درون یک غلاف محافظ قرار میگیرند تا از آنها در برابر آسیب، محافظت شود.
بیشتر اوقات از فلز پلاتین (Pt) در ساخت حسگرهای RTD استفاده شده و سنسور دما pt100 ساخته میشود. چرا که پلاتین اصطلاحا یک فلز نجیب بوده و در برابر خوردگی و اکسیداسیون مقاومت بسیار بالایی دارد. بنابراین این فلز در هوای مرطوب واکنش نداده و اصولا پایداری زیادی دارد. همین مساله باعث میشود انواع سنسورهای RTD ساخته شده با پلاتین، دوام و پایداری بیشتری داشته باشند.
در عین حال فلزاتی برای ساخت این حسگرهای دمایی به کار برده میشوند که اولا هادی یا رسانای جریان الکتریکی باشند. در ثانی، رابطه بین مقاومت آنها با دمایی که دارند، یک ارتباط بسیار خطی و تکرار پذیر باشد. همچنین باید بتوان از آنها برای اندازه گیری دماهایی در بازه حدودی بین 272- تا 960 درجه سلسیوس استفاده کرد. در این صورت سنسورهایی با استفاده از این فلزات ساخته میشود، با این اطمینان که میتوان مقاومتی را که در دمای مختلف از خود نشان میدهند، پیش بینی کرد.
مزیت استفاده از حسگر دمای pt100 چیست؟
- این سنسور دقت بسیار بالایی در اندازه گیری درجه حرارت دارد. دقت آن در سنجش دما بیشتر از ترموکوپل است.
- سنسورهای pt100 به طوری طراحی شدهاند که متغیر اندازه گیری شده توسط آنها (مقاومت) یک رابطه خطی و دقیق با دما دارد.
- در حسگرهای pt100 محدوده دمای قابل اندازه گیری مطلوب و در حدود 200- تا 800 درجه سانتیگراد است.
- این سنسورها در برابر آلودگی مقاوم هستند.
- سنسور دما pt100 تکرارپذیری بسیار مناسبی دارد.
- این سنسورها برخلاف ترموکوپلها، احتیاجی به جبران اتصال سرد خود ندارند.
معایب سنسور PT100
سنسور PT100 یک سنسور دما است که در برخی موارد معایبی دارد. این سنسور به دلیل خطای خود گرمایی که در اثر عبور جریان ایجاد میشود، دقت خود را از دست میدهد. علاوه بر این، برای دماهای بالاتر از ۸۵۰ سانتیگراد، قابل استفاده نیست و نیاز به سنسورهای دمایی دیگری دارد.
همچنین، قیمت سنسور PT100 نسبتا بالاست و بیشتر از ترموکوپلها است. همچنین، اگر یکی از سیمهای آن قطع شود، نمیتواند به درستی عمل کند و این مشکل به خصوص در دماهای بالا مشاهده میشود.
ساخت سنسور PT100
شرکت های JUMO آلمان (جومو) و IST سوئیس (آی اس تی) به عنوان برندهای بسیار شناخته شده و معتبر در زمینه سنسورهای دما PT100 مغزی فیلمی در ایران شناخته میشوند. این شرکتها به دلیل کیفیت بالا و دقت بیشتر، مورد توجه و اعتماد بسیاری از صنایع مختلف قرار گرفتهاند و به عنوان گزینهای ایده آل برای استفاده در صنایع حساس و دقیق محسوب میشوند.
سنسور دما pt100 چگونه کار میکند و دما چطور محاسبه میشود؟
در یک سنسور دمایی RTD، این پیش فرض ثابت شده وجود دارد که مقاومت سیم موجود در ساختار سنسور، بر حسب دمایی که دارد، متغیر خواهد بود. پس فقط کافی است یک جریان الکتریکی را از سیم عبور داده و در ادامه به میزان مقاومتی که سیم فلزی از خود نشان میدهد، پی ببریم تا بر اساس آن بتوانیم متوجه شویم آن سیم در چه دمایی قرار دارد. چندین راه برای رسیدن از مقاومت به دما یا درجه حرارت مورد نظر وجود دارد.
مقاومت این سنسورها بر حسب اهم و با استفاده از دستگاههای مخصوص این کار قابل اندازه گیری است. همچنین ترموستات صنعتی هایی مخصوص حسگرهای دمایی pt100 وجود دارد که میتوان از آنها برای رسیدن به دمای نهایی استفاده کرد.
اگر مقدار مقاومتی را که سنسور دما pt100 نشان میدهد به دست آورید، میتوانید از میزان مقاومت با کمک فرمول مخصوص و انجام محاسبه دستی، به دمای آن سنسور برسید. این فرمول برای هر نوع فلزی که در ساخت سنسور RTD به کار رود، منحصر بفرد خواهد بود. همچنین همانطور که گفتیم، رفتار فلزاتی که در ساخت این حسگرهای دمایی به کار برده میشوند، قابل پیش بینی است. پس برای هر دما، میزان مقاومت خاصی وجود دارد که کاملا معین بوده و در جداول مخصوص آن دسته از سنسورهای RTD، میتوان مقاومت را به دما تبدیل کرد.
اما روشهای دیگری هم برای سریعتر رسیدن به درجه حرارت وجود دارد. به شکلی که از یک دستگاه اندازه گیری دما یا کالیبراتور کمک گرفته میشود. در این ابزار میتوانیم نوع RTD را که میخواهیم به آن متصل و مقاومت و سپس دمایش را محاسبه کنیم، مشخص کنیم. برای مثال فرض کنید نوع RTD مورد استفادهی ما سنسور دما pt100 باشد. این نوع را انتخاب میکنیم، سپس دستگاه قادر است به طور اتوماتیک مقاومت سیم یک حسگر pt100 را به دما تبدیل کرده و دما را به ما نشان دهد.
در این روش مهم است که کالیبراتور از مدل سنسور RTD تعیین شده پشتیبانی کند و به بیان بهتر آن سنسور و دادههایش برای دستگاه تعریف شده باشد. همچنین حین کار با کالیبراتور باید نوع حسگر مورد استفاده خود را درست انتخاب کنید.
برای اندازه گرفتن میزان مقاومت این حسگر، میتوان از اتصال 2، 3 یا 4 سیم استفاده کرد. در اندازه گیری با اتصال 2 سیم، دقت سنجش میزان مقاومت خیلی کم خواهد بود و این روش بیشتر اوقات صرفا برای عیب یابی به کار میرود. چون این شکل اتصال، باعث میشود مقاومت قابل اندازه گیری بالا رود و در نتیجه اندازه گیری دما هم با خطا انجام شود.
پس معمولا در اکثر شرایط با کمک سیستم اندازه گیری 3 یا 4 سیمه، مقاومت مورد نظر اندازه گیری و به دما تبدیل میشود. در استاندارد IEC 60751 تعیین شده که مقدار مقاومت هر سنسور دما pt100 با دقت بیشتر از دسته B، میبایست با استفاده از سیستم 3 یا 4 سیمه سنجیده شود.
به خاطر این که حسگرهای RTD با جریان الکتریکی ضعیفی کار میکنند، باید سیم آنها را از ابزارهایی که ممکن است نویز الکترونیکی ایجاد کنند، دور نگهدارید. عواملی که امکان ایجاد نویز دارند، شامل کابل برق، موتور، کلید و… هستند. یک راه موثر برای کاهش میزان نویزهای احتمالی، به کاربردن یک کابل شیلددار است که در یک طرف به زمین وصل باشد.
انواع سیم سنسور در حسگرهای pt100
| نوع سیم سنسور PT100 | توضیحات | مزایا | معایب |
|---|---|---|---|
| سیم سنسور PT100 پی وی سی | سیم با پوشش پی وی سی، برای استفاده عمومی | هزینه کم، مناسب برای کاربردهای عمومی | حساسیت کمتر به دماهای بالا |
| سیم سنسور PT100 سیلیکونی | سیم با پوشش سیلیکونی، مقاوم به دماهای بالا و محیطهای سخت | مقاوم به دماهای بالا، انعطافپذیری بیشتر | هزینه بالاتر نسبت به پی وی سی |
| سیم سنسور PT100 تفلونی | سیم با پوشش تفلونی، مقاوم در برابر مواد شیمیایی | مقاومت عالی در برابر مواد شیمیایی و دماهای بسیار بالا | هزینه بالا، محدودیت در برخی شرایط |
| سیم سنسور PT100 شیلدار | سیم با پوشش شیلد فلزی، برای محافظت در برابر نویز الکتریکی | محافظت در برابر نویز الکتریکی، دوام بیشتر | هزینه بالاتر، نیاز به فضای بیشتر |
| سیم سنسور PT100 نقره اندود | سیم با پوشش نقرهای برای کاهش مقاومت و افزایش دقت | دقت بالا، کاهش مقاومت و افزایش سرعت پاسخ | هزینه بالا |
| سیم سنسور PT100 فلکسیبل | سیم فلکسیبل که برای کاربردهای خاص طراحی شده | انعطافپذیری بالا، مناسب برای کاربردهای خاص | هزینه بالا و پیچیدگی نصب |
| سنسورهای فیلمی PT100 | ساختار تخت با لایه نازک پلاتین | زمان پاسخ سریع، ابعاد کوچک، هزینه مناسب | پایداری کمتر، دوام کمتر در شرایط سخت |
| سنسور دما PT100 سرامیکی | سیم پیچیده به دور هسته سرامیکی، حساسیت بالا | دقت بالا، خطی بودن رابطه مقاومت و دما، حساسیت بالا | قیمت بالا، اندازه بزرگتر |
| سنسورهای شیشهای PT100 | سیمهای فلزی ظریف در محفظه شیشهای | دقت بالا، مناسب برای کاربردهایی که نیاز به دقت بالایی دارند | آسیبپذیری به ضربه، قیمت بالاتر |
اگر بخواهیم حسگرهای RTD پلاتینی را بر اساس نوع سیمی که در تولیدشان به کار میرود تقسیم بندی کنیم، این حسگرها به چند دستهی زیر مجزا میشوند:
- سیم سنسور PT100 پی وی سی
- سیم سنسور PT100 سیلیکونی
- سیم سنسور PT100 تفلونی
- سیم سنسور PT100 شیلدار
- سیم سنسور PT100 نقره اندود
- سیم سنسور PT100 فلکسیبل
سنسورهای فیلمی
این سنسورها ساختاری تخت (thin film) داشته و با نام pt100 فیلمی هم شناخته میشوند. در تولید حسگرهای فیلمی از یک فلز نیمه رسانا (معمولا پلاتین) طبق استانداردهای بین المللی استفاده می شود. یک لایه خیلی نازکی از سیم فلزی با ضخامت بین 1 تا 10 نانومتر در این سنسور تعبیه شده که با روکشی محافظ از جنس شیشه یا اپوکسی پوشانده میشود.
حسگرهای فیلمی pt100 در مقایسه با سایر حسگرهای pt100، در مدت کمتری جواب میدهند، ولی پایداری و دوام آنها کمتر است. ابعاد و فرم طراحی آنها به شکلی است که برای قرار گرفتن در معرض سطوح یا در فضاهای تنگ و باریک ایدهآل خواهد بود. همچنین کارایی و هزینه خرید مناسبی دارد که باعث شده رایجترین سنسور باشند و بیشترین استفاده را در صنعت داشته باشند.
سنسور دما pt100 سرامیکی
سیم این دسته از حسگرهای دمایی، به حالتی سیم پیچی شده، به دور یک هستهی عایق که استوانهای سرامیکی است، پیچانده شده است. جنس سیم بکاررفته در ساختش معمولا پلاتین است. سیم نازک پلاتینی به شکلی ظریف دور استوانه پیچیده شده و یک المنت حرارتی سیم پیچ را به وجود میآورد. قطر این بخش استوانهای موجب ثبات مکانیکی حسگر میشود و علاوهبر آن، طول سیم فلزی پیچانده شده به دورش با بالا رفتن دما فضای کافی برای منبسط شدن خواهد داشت.
سنسوهای دمایی سرامیکی pt100 دارای دقت بالاتری نسبت به سایر مدلهای حسگر pt100 هستند. چراکه در این سنسورهای دما، رابطه بین تغییرات مقاومت فلز با تغییرات دمای آن، یک رابطه خطی و مشخص است. سنسور دما pt100 سرامیکی برای اندازه گرفتن درجه حرارت تا 660 درجه سلسیوس کاربردی بوده و دارای حساسیت بالایی هستند. قیمت خرید آنها نیز بیشتر از سنسورهای تخت است.
سنسورهای شیشهای
در این دسته از حسگرهای سنجش درجه حرارت، سیمهای فلزی خیلی ظریفی وجود دارد که در محفظهای شیشهای تعبیه شدهاند. سنسورهای شیشهای (GLASS RTD WIRE WOUND) یکی دیگر از حسگرهای دمایی pt100 است که با رابطه خطی مقاومت و دما، محاسبه درجه حرارت را آسان میکند.
مقایسه سنسور PT100 و ترموکوپل
ترموکوپل ها و سنسور های PT100 هر دو نوعی سنسور دما هستند که در صنایع مختلف استفاده می شوند. در ادامه به مقایسه این دو نوع سنسور می پردازیم.
سنسور PT100 یک سنسور مقاومتی است که با تغییر دما، مقاومت خود را تغییر می دهد. این سنسور دارای دقت بسیار بالایی است و می تواند تا دما های بسیار بالا را عمل کند.
ترموکوپل ها از دو رشته فلزی تشکیل شدهاند که در نقاط مختلف به یکدیگر متصل شدهاند. تغییر دما باعث تغییر در ولتاژ تولید شده توسط ترموکوپل می شود. به طور کلی، ترموکوپل ها و سنسور های PT100 هر کدام دارای ویژگی های منحصر به فردی هستند که بسته به نیاز صنعتی، انتخاب می شوند ترموکوپل ها دو سیمه هستند در حالی که سنسور های PT100 یک سیمه هستند.
همچنین سنسور های PT100 دارای دقت بالاتری نسبت به ترموکوپل ها بوده و دارای خطای کمتری نسبت به ترموکوپل ها هستند. به طور کلی، سنسور های PT100 برای دما های پایین و ترموکوپل ها برای دما های بالا مناسب هستند. بنابراین، اگر دقت بالا برای اندازهگیری دما مورد نیاز است، سنسور PT100 بهترین گزینه است.
تست سلامت و عیب یابی سنسور pt100
با استفاده از سنسورهای دمای Pt100 میتوان به سادگی عملکرد آنها را بررسی کرد. برای این منظور، ابتدا نیاز به یک مولتی متر یا اهم متر دیجیتال داریم. بعد از آن، مراحل بررسی را به ترتیب اجرا میکنیم تا بتوانیم مقاومت سنسور را اندازهگیری کنیم. این مراحل باید به دقت و مرحله به مرحله اجرا شوند تا بتوانیم به درستی عملکرد سنسور را بررسی کنیم.
در نتیجه، با استفاده از این روش ساده و قابل اعتماد، میتوانیم به راحتی سنسورهای دمای Pt-100 را آزمایش کنیم و از صحت کارکرد آنها مطمئن شویم. برای ارزیابی عملکرد سنسورهای دمای PT100 و سیمها، میتوان از مولتیمتر دیجیتال استفاده کرد. برای مطالعه کامل به این مقاله مراجعه کنید. آموزش تست سلامت و عیب یابی pt100
برای استفاده از PT100 به این نکات دقت کنید
اولین نکتهای که باید به آن دقت داشته باشید این است که تلاش کنید تا ابتدا مقاومت این سنسورها را اندازهگیری کنید. معمولا مقاومتی که این سنسورها دارند در اثر تغییر دما تغییر پیدا میکند و به همین علت نیز برای اینکه دقت اندازهگیری دما را افزایش دهید باید مقاومت آن را حتما اندازهگیری کنید.
برای اینکه بتوانید از این سنسور برای اندازهگیری دما استفاده کنید یا نیازمند این هستید که آن را کالیبره کنید یا اینکه نیازمند یک دستگاه اندازهگیری دما خواهد بود که بتواند مقاومت اندازهگیری شده را با بالاترین دقت ممکن به دما تبدیل کند. به این ترتیب میتوانید دقت سنسورهای خود را به میزان زیادی افزایش دهید.
نکته مهم دیگری که باید به آن دقت کنید این است که از نوع درست RTD برای محاسبات خود استفاده کنید. دقت داشته باشید که سنسورهای RTD دارای انواع مختلفی هستند که تنها برخی از آنها با سنسورهای PT 100 مطابقت دارند و میتوانند بهصورت سازگار کار کنند.
برای این کار سعی کنید از افرادی که دارای تجربه و تخصص کافی در این زمینه هستند مشورت بگیرید تا بتوانید خیلی سریع به نتایج مدنظر خود دست پیدا کنید. توجه کنید که اگر نوع درست RTD را انتخاب نکنید ممکن است خطای شما به میزان زیادی افزایش پیدا کرده و نتایج نامطلوبی را به همراه بیاورد.
نکاتی که در بخشهای قبلی در خصوص سیمکشیهای این سنسور بیان کردیم را حتما رعایت کنید تا از بروز خطا جلوگیری کرده باشید. فراموش نکنید که سیمکشی درست یک استاندارد مهم در استفاده از سنسور دما PT 100 به شمار میآید.
شما باید بهخوبی از امپدانس بالا در این سنسورها محافظت کنید. برای این نوع محافظت در سنسورهای PT 100 که به خودی خود دقت بالایی دارند بهترین راهکاری که پیش روی شما قرار دارد این است که از سیمکشی مناسب استفاده کنید.
کالیبره کردن سنسور PT100
- 1. پروب موردنظر را به همراه دماسنج مرجع در منبع دما قرار دهید و آن ها را نزدیک به مرکز آن در کنار یکدیگر نگه دارید.
- 2. جهت بازخوانی پروب لید (lead) پروب را به بازخوان متصل کنید.
- 3. در هر مرحله، دمای پروب در حال کالیبراسیون و دماسنج مرجع را اندازه گرفته و ثبت کنید. ممکن است که در کالیبراسیون سنسور PT100 به اندازه گیری مقاومت پروب نیاز داشته باشید تا بتوانید پارامتر های جدید را برای فرایند کالیبراسیون تنظیم و محاسبه کنید.
- 4. بررسی کنید که این فرایند تلورانس دارد یا خیر.
- 5. از نتایج کالیبراسیون جهت محاسبه پارامتر های جدید استفاده کنید. این فرایند شامل حل کردن مجموعه ای از معادلات می باشد که داده های کالیبراسیون را تحلیل می کند که ساده ترین راه آن استفاده از نرم افزار های مخصوص می باشد.
روش های کالیبره کردن سنسور PT100
استفاده از پروسس کالیبریتور
یک پروسس کالیبراتور معمولی تنها دارای یک سنسور است که اغلب یک سیستم فرستنده ۴ تا ۲۰ میلی آمپری است. بعضی از آن ها می توانند مستقیما با یک کالیبراتور دما کار کرده و به صورت خودکار داده های فرایند کالیبره کردن را ذخیره کنند.
استفاده از کالیبراتور بلوک خشک
کالیبراتور بلوک خشک تمیز بوده و در بیشار اوقات از آن برای کالیبراسیون سنسور های دما استفاده می کنند. کالیبراتور های بلوک خشک دارای منبع دمایی بسیار پایداری برای کالیبره کردن بسیاری از سنسور های دما می باشند. کالیبراتور های بلوک خشک دارای محدوده های دمایی متفاوتی برای کالیبراسیون هستند.
با وجود این که کالیبراتور ها همه دما ها را نشان می دهند، نمی توانند همه محدوده های دما را با دقت نشان دهند. همچنین در نظر داشته باشید که همه پروب های دما با کالیبراتور های بلوک خشک کار نمی کنند.
استفاده از حمام کالیبراسیون
کالیبره کردن سنسور PT100 نیاز به کالیبراسیون سطح بالایی دارد، حمام کالیبراسیون گزینه بسیار مناسبی است. البته این روش فاقد قابلیت حمل و نقل است اما در میان گزینه های کالیبراسیون سنسور PT100 دارای بیشترین انعطاف است. در حمام کالیبراسیون می توان از مایعی مانند آب، روغن سیلیکون، متانول یا اتانول استفاده کرد که دمایی بسیار پایدار و یکنواخت برای کالیبره کردن ایجاد می کند.
برای خرید سنسورهای PT100 به این نکات توجه کنید
اولین نکته این است که سعی کنید بازه دمایی سنسوری که قصد خرید آن را دارید بررسی کرده و مطمئن شوید که با نیازهای شما و شرایطی که شما قصد استفاده از این سنسورها در آن را دارید مطابقت دارند.
اگر محیط شما به شکلی است که سنسور شما باید در معرض مایعات خاص که قابلیت خورندگی دارند قرار گیرد مطمئن شوید که سنسوری که خریداری میکنید مقاومت بالایی در برابر این مایعات داشته باشد. برای اطمینان از این موضوع میتوانید از یک مشاور حرفهای کمک بگیرید.
مطمئن شوید که سنسوری که خریداری میکنید نوع اتصال مناسبی دارد. معمولا استفاده از دستگاههای جوش برای اتصال این سنسورها میتواند یکی از بهترین گزینهها برای شما باشد.
در نهایت نباید فراموش کنید دقت سنسوری که قصد خرید آن را دارید فاکتور مهمی است که حتما باید مدنظر قرار دهید. هرچه دقت سنسور شما افزایش پیدا کند به همان میزان میتوانید انتظار عملکرد بهتری را نیز از سنسور خود داشته باشید.
از دیگر عوامل و فاکتورهایی که در زمان خرید سنسور دما PT 100 باید به آنها دقت داشته باشید میتوان به موارد زیر اشاره کرد:
- نوع اتصالات سیستم
- استفاده از تجهیزات باکیفیت برای ساخت سنسور
- زمان پاسخدهی سنسور
- نوع محیط
- نوع منبع تغذیه
- نوع سنسور
- فروشگاهی که قصد خرید این سنسور از آن را دارید
چه عواملی روی قیمت سنسور پی تی 100 تاثیرگذار هستند؟
- برندی که سنسور را ساخته است.
- کیفیت ساخت سنسور
- دقتی که به شما ارائه میدهد.
- مشخصات فنی مهمی که دارد.
- طول عمر سنسور
جمع بندی
تجهیزات اندازه گیری دما بسیار حساس هستند و بنابراین برای ساخت آنها میبایست از متریالهای با کیفیت و مرغوب استفاده شود. انتخاب مواد اولیه نیز در دنیای حرارت، با دقت و شفافیت صورت میگیرد. روش تولید نیز بر توانایی و کارایی این تجهیزات تاثیر میگذارد. با توجه به اینکه اندازه گیری دما جزو تجهیزات ابزار دقیق محسوب میشود، نیازمند تعویض دورهای میباشد. با رعایت نکات ذکر شده در این مقاله، میتوانید از تجهیزات اندازه گیری دما با عمر طولانیتری استفاده کنید.
در صورتی که شما هم به دنبال خرید این سنسورها با قیمت مناسب و با کیفیت بالا هستید فروشگاه اینترنتی ما یکی از بهترین گزینههایی است که برای این کار پیش روی شما قرار دارد.
با خرید از ما میتوانید در هزینههای خود صرفهجویی کرده و این سنسور را با قیمتی باورنکردنی خریداری کنید. از طرف دیگر نباید فراموش کنید که در سایت ما، میتوانید به لیست قیمت دقیق و بهروز این سنسورها نیز دسترسی پیدا کرده و با اطلاعات کامل اقدام به خرید آنها کنید.
سوالات متداول سنسور PT100
- سنسور PT100 چیست و چگونه کار میکند؟
سنسور PT100 یک نوع حسگر دمایی از دسته RTD است که بر اساس تغییرات مقاومت فلزات، دما را اندازهگیری میکند. در این حسگرها، معمولا از فلز پلاتین استفاده میشود که در دمای 0 درجه سلسیوس مقاومتی برابر با 100 اهم دارد. با عبور جریان الکتریکی از سیم فلزی، مقاومت آن اندازهگیری شده و دما محاسبه میشود.
- سنسورهای PT100 چه کاربردهایی دارند؟
این سنسورها در صنایع مختلف برای اندازهگیری دما در بازه دمایی -250 تا 800 درجه سانتیگراد کاربرد دارند. بهویژه در دماهای پایینتر از 600 درجه سانتیگراد، برای اندازهگیری دقیق دما استفاده میشوند.
- تفاوت سنسور PT100 دو سیمه، سه سیمه و چهار سیمه چیست؟
سنسور PT100 دو سیمه کمترین دقت را دارد، زیرا مقاومت سیمهای انتقالی نیز به مقاومت کلی افزوده میشود. سنسورهای سه و چهار سیمه دقت بیشتری دارند زیرا از پل وتستون برای محاسبه و تصحیح مقاومت سیمها استفاده میکنند. سنسورهای چهار سیمه دقت بسیار بالایی دارند و برای کاربردهایی که نیاز به دقت بالا دارند، استفاده میشوند.
- مزایا و معایب سنسور PT100 چیست؟
مزایا: دقت بالا، محدوده دمایی وسیع، مقاوم در برابر آلودگی، تکرارپذیری مناسب و نیاز به جبران اتصال سرد ندارد.
معایب: دقت تحت تأثیر گرمای خود، عدم کارایی در دماهای بالای 850 درجه سانتیگراد، قیمت بالا.
- چرا سنسور PT100 گرانتر از ترموکوپلها است؟
سنسور PT100 به دلیل دقت بالا و ساختار پیچیدهتر، نسبت به ترموکوپلها گرانتر است. این حسگرها برای اندازهگیری دماهای پایینتر دقیقتر عمل میکنند، اما هزینه ساخت و تکنولوژی بالاتری دارند.
Comments (16)
سلام وقت بخیر،
من برای پروژهام نیاز به سنسور دما PT100 سه سیمه دارم. میخواستم بدونم دقت این سنسور تو اندازهگیری دما چقدر هست و اینکه تو شرایط صنعتی مثل رطوبت و دماهای بالا هم کار میکنه؟ قیمتش چقدر هست و آیا گارانتی هم داره؟
ممنون میشم جواب بدید.
سلام!
دقت سنسور: این سنسور دقت خیلی خوبی داره و تو محدوده دمایی -200 تا 850 درجه سانتیگراد خیلی دقیق اندازهگیری میکنه. تو اکثر پروژههای صنعتی، دقتش به اندازهای هست که خیلی از مشتریها ازش راضی هستن.
مقاومت در برابر شرایط صنعتی: سنسور PT100 سه سیمه ما برای محیطهای سخت ساخته شده. جنسش از استیل ضد زنگ هست که تو محیطهای مرطوب، دماهای بالا و شرایط فشار زیاد به راحتی کار میکنه. این سنسور تو شرایط کاری دشوار هم عملکرد خوبی داره.
قیمت: قیمت این سنسور بستگی به تعداد خرید شما داره. برای خرید عمده میتونیم تخفیف ویژه براتون در نظر بگیریم. لطفاً بگید چه تعداد نیاز دارید تا دقیقتر قیمت رو براتون بفرستیم.
گارانتی و پشتیبانی: سنسور ما گارانتی ۱۲ ماهه داره. هر مشکلی پیش اومد میتونید با ما در تماس باشید و مشکلتون رو حل کنیم. همچنین تیم پشتیبانی ما همیشه آماده راهنمایی و کمک به شماست.
ارسال: ارسال معمولاً بین ۳ تا ۵ روز کاری انجام میشه و بسته به آدرس شما، هزینه ارسال متفاوت خواهد بود. فقط آدرس دقیق رو بفرستید تا زمان و هزینه ارسال رو اعلام کنیم.
اگه سوال دیگهای داشتید یا نیاز به مشاوره بیشتر بود، حتماً با ما در تماس باشید. خوشحال میشیم کمکتون کنیم!
موفق باشید!
من دنبال خرید سنسور PT100 سه سیمه برای پروژهام هستم. راستش سنسور PT100 به خاطر دقت بالا و دوام خوبی که داره تو محیطهای صنعتی برای اندازهگیری دما خیلی مناسب به نظر میرسه. الان دارم سیستم دمایی برای یه محیط صنعتی میسازم و میخوام سنسوری پیدا کنم که دقت بالایی داشته باشه و بتونم راحت به سیستم کنترل وصلش کنم.
یه سری سوال داشتم که میخواستم از شما بپرسم:
برای من خیلی مهمه که سنسور دقت بالایی تو اندازهگیری دما داشته باشه. این سنسور شما چطور از نظر دقت و رنج دمایی؟
ساخت و جنس سنسور چطور هست؟ میتونم روش حساب کنم که تو محیطهای صنعتی که ممکنه شرایط سختی داشته باشه، مشکلی پیش نیاد؟
قیمتش هم برام مهمه. با توجه به کیفیتی که ارائه میدید، قیمتش چطور هست؟ اگر تخفیف یا شرایط خاص برای خرید عمده دارید، لطفاً بگید.
اگه مشکلی برای سنسور پیش بیاد یا نیاز به کمک در نصب و استفاده داشته باشم، خدمات پشتیبانی هم دارید؟
و زمان تحویل و هزینه ارسال به محل ما چطور هست؟
ممنون میشم اگه بتونید به این سوالات جواب بدید تا بتونم راحتتر تصمیم بگیرم و سفارش بزنم.
منتظر جواب شما هستم.
با تشکر!
سلام،
ممنون از پیام شما! خوشحالیم که به سنسور PT100 سه سیمه ما علاقهمندید.
جواب سوالاتتون رو براتون مینویسم:
دقت سنسور: سنسور PT100 ما دقت خیلی خوبی تو اندازهگیری دما داره. برای رنج دمایی معمولی که به طور کلی بین -200 تا 850 درجه سانتیگراد هست، کاملاً دقیق عمل میکنه و خطای بسیار کمی داره. با توجه به نیاز شما، این سنسور برای پروژههاتون عالی خواهد بود.
کیفیت ساخت: این سنسور از جنس با کیفیت استیل ضد زنگ ساخته شده و کاملاً مقاوم در برابر شرایط سخت محیطهای صنعتی مثل رطوبت، دماهای بالا و فشار زیاد هست. به هیچ عنوان نگران کیفیت و دوامش نباشید.
قیمت: قیمت سنسور بستگی به تعداد خرید شما داره. برای خرید عمده میتونیم تخفیف ویژهای هم براتون در نظر بگیریم. حتماً بگید که چه تعداد نیاز دارید تا قیمت دقیق رو اعلام کنیم.
پشتیبانی و گارانتی: پشتیبانی ما همیشه در دسترس شماست. اگر در نصب یا استفاده از سنسور مشکل داشتید، تیم پشتیبانی ما آماده کمک به شما هست. علاوه بر این، گارانتی ۱۲ ماهه برای سنسور داریم که اگه مشکلی پیش اومد، میتونید با خیال راحت به ما مراجعه کنید.
ارسال و زمان تحویل: معمولاً ارسال محصولات ما بین ۳ تا ۵ روز کاری طول میکشه و هزینه ارسال بسته به محل شما متغیره. برای ارسال به مقصد شما، باید آدرس دقیق رو بفرمایید تا زمان و هزینه ارسال رو اعلام کنیم.
اگر سوال دیگهای داشتید یا به مشاوره نیاز داشتید، حتماً در تماس باشید. خوشحال میشیم کمکتون کنیم!
منتظر درخواست شما هستیم.
سلام سابقه ای از استفاده محصولات شما برای کنترل حرارت بتن ریزی حجیم با سنسور و یا ترموستات وجود داره آیا برای این مورد سنسور و یا ترموستاتی میشه کار کرد؟
سلام
ترموستات تایپ K سنگیج
ترموکوپل تایپ k با لوله استنلساستیل 310L که ضدخورندگی و فرسایش باشه چون بتن خورندگی داره
قطر و طول ترموکوپلش هم نسبت به ابعادی که جا دارین بزارین
سلم کاتالوگ پی تی 100 ویکا رو از کجا میتونم بخونم ؟؟ فارسیش ام هست؟
سلام داخل همین صفحه دکمه دانلودش رو گذاشتیم، از لینک پایین هم میتونید داخل سایت خود ویکا کاتالوگ رو دانلود کنید
https://www.wika.com/en-en/resistance_thermometers.WIKA
کاتالوگ pt100 رو پیدا نکردم!!. از کجا میشه دید؟
سلام و درود. روی این لینک کلیک کنید و فایل PDF رو مشاهده کنید. کاتالوگ سنسور pt100
سلام میخواستم بدونم محاسبه مقاومت pt100 فرمول هم داره یا راهی که بشه از روی سنسور تشخیص داد چیه؟
سلام این موضوع کمی طولانی و پیچیدس. سعی میکنیم بلاگی در این باره منتشر کنیم.
طبق توضیحات شما pt100همون ترموکوبل هست. درسته؟
سلام، pt100 نوعی سنسور RTD هست و پیشنهاد میکنم این مطلب رو برای درک بهتر مطالعه بفرمایید. سنسور PT100 چیست
سلام میخواستم بدونم تفاوت سنسورهای سه سیمه و چهارسیمه و … اینا چیه؟
سلام و درود. ۳ سیم سنسور pt100 هست و ۴سیم یا ترموکوپل ۲ سیم دوبل هستش یا pt100 ۲ سیم دوبل.
